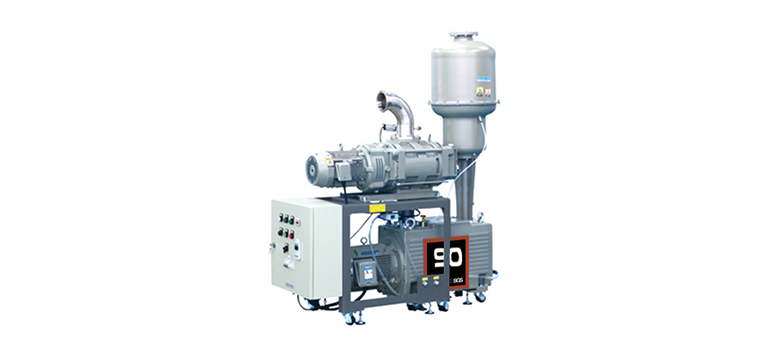

羅茨水環真空機組工作原理：

以羅茨泵為主泵,以水環泵為前級泵串聯而成。羅茨水環真空機組選用水環泵作為前級泵比其它真空泵更為無利,它戰勝了單臺水環泵運用時極限壓力差(機組的極限壓力比水環泵有很大提高),同時保留了羅茨泵能迅速作業,有較大抽氣速率的長處。

羅茨水環真空機組的特點：

①機組中羅茨泵旋子與泵腔、旋子與旋子之間有一定的間隙,互不接觸,不需要用油潤滑;

②羅茨泵旋子存在良好的幾何對稱性,能夠提高轉速,從而可以打造出構造緊湊的大抽速泵來;

③機組作業時振動小,體積大;

④在羅茨泵腔內不產生像機械真空泵那么的壓縮氣體,因而它不須要排氣缸。也正因如此,可抽除可凝性的脂膏酸蒸汽;

⑤啟動快,可以在短時間內達成極限真空,功率小,運轉維護費用低;

⑥羅茨泵在很寬的壓力規模內(1～1000Pa)有很大的抽速,能迅速排出被蒸餾的氣體。

羅茨水環真空機組操作使用過程：

1.水環真空機組安裝前檢查設備的完整性，并熟悉所配各泵的使用說明書。

2.將水環羅茨真空機組就位固定好底角，按要求連接管路。

注意：在連接進氣管路時，應在機組上方管路中安裝20～40目的過濾網，防止焊渣等異物進入真空機組，在管路通過抽氣實驗并試車成功后可以將其取出。可以能夠安裝Y型過濾器。羅茨泵進氣口上方與系統連接處應安裝閥門，以便在停車時先行關閉，使機組與真空系統隔開；液環泵和供液管路間要裝有球閥，以控制向液環泵內的供液量。

3.機組啟動前，要檢查系統各管道有無泄漏；液環泵啟動前要點車啟動，檢查是否卡住；啟動前還要按《好凱德羅茨真空泵使用說明書》將羅茨泵油箱及油杯內油位注至指定要求；并且連接好羅茨泵的冷卻管路，保證羅茨泵軸封端的冷卻效果。

4.裝配好控制柜，按電氣原理圖聯接電動機和電接點真空表。

5.給電控柜送電前，還應遙測其絕緣電阻≮10MΩ，且機架與各電機有良好的接地；機組啟動前，檢查各泵的轉動方向是否正確，做好開車前的其他準備工作。

6.調整電接點水環羅茨真空機組真空表上真空度下限至-0.092MPa，上限調至較大；注意：在調整電接點真空表上、下限時，必須先將總電源切斷，以防觸電！

7.給電控柜送上電源，打開供液閥對液環泵供注水，按下啟動按鈕，液環真空泵運轉；電接點真空表控制羅茨泵自動啟動，機組開始工作，帶動整個系統。在運行中，如因某因素真空度低于限定值時，羅茨泵會自動停止運行，待真空度恢復到限值時，羅茨泵又重新啟動；

8.關機前，要關閉系統與機組聯接蝶閥，然后按停止按鈕，真空機組停止運行。
