一、管件

進口真空泵的進、出口管道的管徑一般應比泵進、口直徑大1-2級。為便于操作和維修，泵的進、出口管道應分別設置切斷閥，直徑與管徑想通。

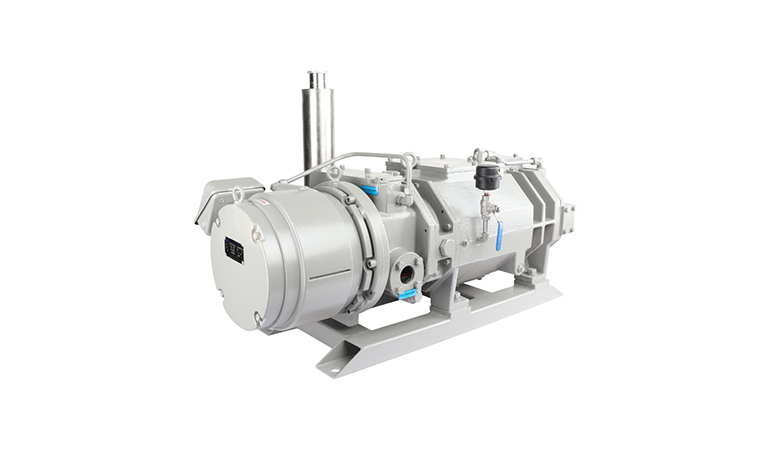

好凱德螺桿真空泵、齒輪泵、柱塞泵等應設永久性過濾器，位于切斷閥與泵進口之間；離心泵除特殊要求外，一般可不設永久性過濾器，但需設開車用臨時過濾器。離心泵或漩渦泵在泵出口與切斷閥之間應設止回閥，直徑與切斷閥想通。容積式泵通常不需要設止回閥。

每臺泵出口應裝壓力表，位于出口和第一個閥門之間的直管段上。往復泵一般應在出口管道上設緩沖罐，使用流量輸出均勻，減少壓力波動。容積式泵應在出口和第一個閥門之間設安全閥，若泵自備，可不另設。

臥式泵殼體上應設防凈閥。如果近、出口切斷閥之間的物料不能通過泵放凈，應在管道上設放凈閥。

二、管道布置

進口真空泵的管道應進行有效的支撐，以避免管道、閥門的重量和管道熱應力產(chǎn)生的力和力矩超出泵管口所允許的最大外載荷，在真空泵的吸入和排出管道上須設置管架。垂直進口或垂直出口的泵，為了減少對泵管口的作用力，管口上方管道需設管架，其平面位置要盡量靠近管口，可以利用管廊縱梁支吊管道。

進口真空泵管口允許的最大外載荷應由泵廠給出。按API 610標準制造的泵，其管口允許的最大外載荷不應小于API 610標準 2.4規(guī)定的值。

對非金屬泵，在管道設計時必須設置管架，嚴禁非金屬泵進、出口管道上閥門等重量壓在泵體上。

避免采用不規(guī)則的管道和較小回轉(zhuǎn)半徑的彎頭，以免增加阻力損失。

當泵的進口管道為垂直方向，進口管若配置異徑管時，應采用偏心異徑管，以免形成氣囊。應在囊形部位設DN15或DN20的排氣閥。

單吸泵的進口處應有不小于3倍管徑的直管段。

蒸汽往復泵的排汽管道應少拐彎，在可能積聚冷凝水的部位設排放管，放空量大的還要裝設消聲器。排汽應考慮回收利用或排至戶外適宜地點。進汽閥前設冷凝水排放管，防止水擊缸體。

蒸汽往復泵在運行中一般有較大的振動，故與泵連接的管道應很好地固定。當泵出口中心線和管廊柱子中心線間距離大于0.6m，出口管線上的旋啟式止回閥應放在水平位置，此時不允許在閥蓋上裝放凈閥。當管線架在進口真空泵和電動機的上方時，為不影響起重設備吊裝，管線要有足夠的高度。輸送腐蝕性液體的管線不宜布置在原動設備的上方。管廊下部管線的管底至地坪的凈距離不應小于4m，以滿足檢修要求。當管線架在泵體上方時，管底距地面凈空高度應不小于2.2m。
